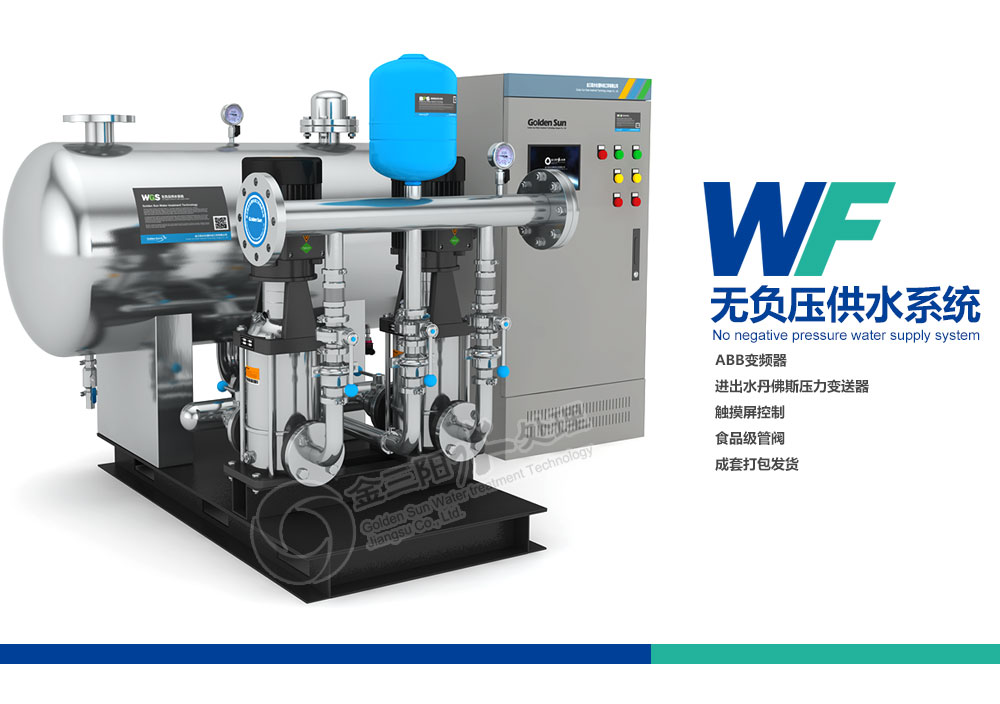

无负压供水设备
无负压供水设备

无负压供水设备

无负压供水设备

设备工作原理
自来水管网的水进入稳流调节罐，调节罐内的空气行真空控制器排除，待水流充满后，真空控制器自动关闭。
当自来水管网压力能够满足用水需求时，系统由旁通止回阀向用水管网直接供水；当自来水管网压力不能满足用水需求时，系统压力信号又通过压力变送器反馈给变频控制器，此时水泵运行，并根据用水量的 大小自动调节转速恒压供水，若运转水泵达到工频转速时，则启动另一台水泵变频运转。
水泵供水时，如果自来水管网的水量大于水泵流量，系统保持正常供水；用水高峰时，若自来水管网水量小于水泵流量时，稳流调节罐内的水作为补充水源仍能正常供水。确保了自来水管网不产生负压。用水高峰过后，系统又恢复到正常供水状态。当自来水管网停水，造成稳流调节罐液位不断下降，液位探测器将信号反馈给变频控制器，水泵自动停机，以保护水泵机组。

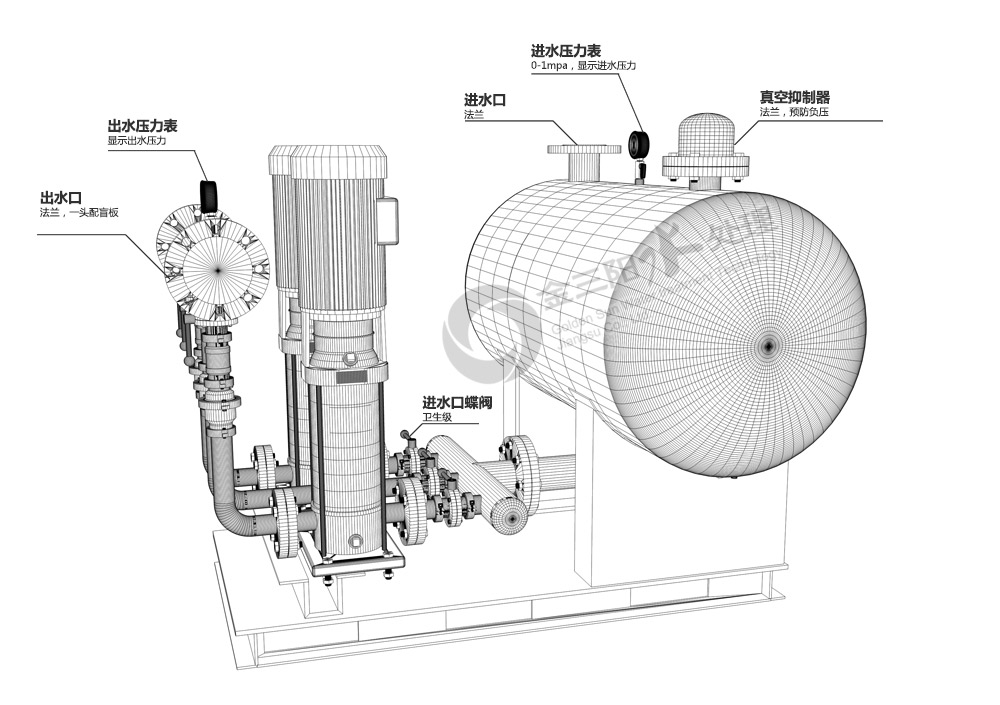

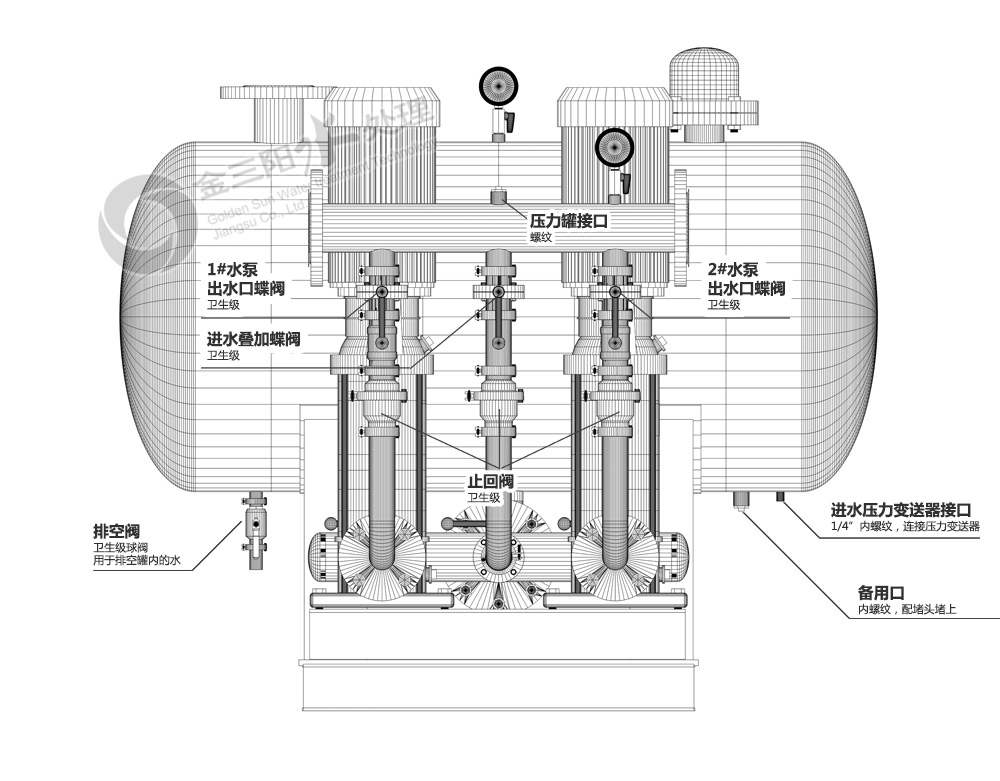

无负压供水设备原理图
无负压供水设备原理图

节能显著
金三阳JSY-WF系列无负压供水设备直接与自来水管网连接，可充分利用自来水管道原有的压力，差多少就补多少。达到设定压力，该设备自动停止工作，所以节点效果极其显著，符合国家节能要求。
卫生无污染
金三阳JSY-WF系列无负压供水设备全封闭运行，异物不能进入管网系统；空气不能与管网及通过设备内的水直接接触，水质无二次污染：稳流调节罐用符合食品卫生标准的不锈钢材料制造，不会滋生微生物及其他有害物质，保证用户真正能用上安全卫生的生活饮用水。
智能化控制
金三阳JSY-WF系列无负压供水设备采用了变频自动控制系统，具有软启动，有过载、过热、过压、欠压、缺项、短路、失速保护等功能。在异常情况下能及逆行信号报警、自检、故障判断等，还可以根据用水量的大小自动调节供水流量。
停电维持供水
金三阳JSY-WF系列无负压供水设备利用变频全自动控制系统控制设备全自动运行，停电不停水，停电时设备自动停机，来电自动开机，停电利用自来水管网原有压力维持底层用户用水。

  压力检测元件
  压力检测元件是设备的核心部件，其精度及质量性能对于设备非常重要。

  金三阳JSY-WF系列无负压供水设备进出水压力检测元件全部采用进口丹佛斯压力变送器，精度是普通电接点压力表的10倍，由于采用微电流（4-20mA）,没有机械装置使得设备故障率更低。   采用电接点压力表，机械传动触点，设备故障率高，精度低



  控制界面
  控制部分界面是否友好？设计是否人性化？

  金三阳JSY-WF系列无负压供水设备，控制界面采用触摸屏技术，进出水压力、水泵的运行状况，及当前管道压力等信息一目了然，一键操作，方便省时。   各种复杂仪表，设备的控制方式变得异常繁琐，由于按钮的存在，增加了控制系统的节点，故障率也大大增加。



  设备用材
  直接与水接触的设备材料，关乎健康

  金三阳JSY-WF系列无负压供水设备，无论是稳流罐，还是与水接触的管道、阀门等部件材质全部采用无铅食品级SUS304材质，保护用户的健康。   不锈钢202或者碳钢材质容易生锈


金三阳设备包装全部采用木箱包装，确保产品安全到达

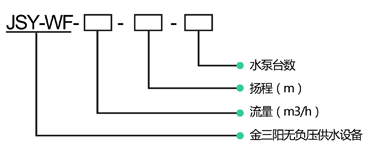

　　JSY-WF系列无负压（无吸程）管网增压稳流给水设备的选项时根据自来水进水量（由自来水管径、压力、长度、用户实际用水量、建筑物高度）等数据来确定的。我公司提供的选项参数表遵循以下原则：
1、表中的流量均按设备总流量设计，设备型号为常见型号，还可根据客户特殊要求另行设计；
2、设备中的流量不包括备用泵流量，表中的水泵台数均无备用泵；
3、表中所推荐的稳流补偿器规格是在自来水满足用户要求的情况下估算的，如果自来水管径很细或压力很小，不能满足用水高峰期的要求，需要重新计算稳流补偿器的容积，推荐公式如下：

序号 参考户数 设备型号 进、出水法兰 稳流罐型号 控制柜
型号		 流量 扬程 配套水泵参数
JSY-WF- 口径 DN ΦD× L (mm) m3/h （m） 型号CDL 台数 功率KW
1 10－20 6－30－2 65/50 600 ×1300 JSY1200 6 30 3－6 2 0.55
6－40－2 40 3－8 0.75
6－50－2 50 3－9 0.75
6－60－2 60 3－12 1.1
6－70－2 70 3－15 1.1
6－80－2 80 3－17 1.5
6－90－2 90 3－19 1.5
6－100－2 100 3－21 2.2
2 20－40 10－30－2 65/65 600 ×1300 JSY－1200 10 30 4－4 2 0.75
10－40－2 40 4－6 1.1
10－50－2 50 4－7 1.5
10－60－2 60 4－8 1.5
10－70－2 70 4－10 2.2
10－80－2 80 4－12 2.2
10－90－2 90 4－14 3.0
10－100－2 100 4－16 3.0
3 40－60 13－30－2 65/65 600 ×1300 JSY－1200 13 30 8－3 2 1.1
13－40－2 40 8－4 1.5
13－50－2 50 8－5 2.2
13－60－2 60 8－6 2.2
13－70－2 70 8－8 3.0
13－80－2 80 8－8 3.0
13－90－2 90 8－10 4.0
13－100－2 100 8－10 4.0
4 60－80 15－30－2 80/65 600 ×1300 JSY－1600 15 30 8－3 2 1.1
15－40－2 40 8－5 2.2
15－50－2 50 8－6 2.2
15－60－2 60 8－8 3.0
15－70－2 70 8－8 3.0
15－80－2 80 8－10 4.0
15－90－2 90 8－10 4.0
15－100－2 100 8－12 4.0
5 80－100 18－30－2 80/65 600 ×1300 JSY－1600 18 30 8－4 2 1.5
18－40－2 40 8－5 2.2
18－50－2 50 8－6 2.2
18－60－2 60 8－8 3.0
18－70－2 70 8－10 4.0
18－80－2 80 8－10 4.0
18－90－2 90 8－12 4.0
18－100－2 100 8－14 5.5
序号 参考户数 设备型号 进、出水法兰 稳流罐型号 控制柜型号 流量 扬程 配套水泵参数
JSY-WF- 口径 DN ΦD× L (mm) m3/h （m） 型号CDL 台数 功率KW
6 100－120 24－30－2 100/80 600 ×1300 JSY－1700 24 30 12－3 2 2.2
24－40－2 40 12－4 3.0
24－50－2 50 12－5 3.0
24－60－2 60 12－6 4.0
24－70－2 70 12－7 5.5
24－80－2 80 12－8 5.5
24－90－2 90 12－9 5.5
24－100－2 100 12－10 7.5
7 130－150 30－30－2 100/80 600 ×1300 JSY－1700 30 30 16－3 2 3.0
30－40－2 40 16－4 4.0
30－50－2 50 16－4 4.0
30－60－2 60 16－5 5.5
30－70－2 70 16－6 5.5
30－80－2 80 16－7 7.5
30－90－2 90 16－7 7.5
30－100－2 100 16－8 7.5
8 160－200 36－30－2 100/80 800 ×1500 JSY－1700 36 30 20－3 2 4.0
36－40－2 40 20－4 5.5
36－50－2 50 20－4 5.5
36－60－2 60 20－5 5.5
36－70－2 70 20－6 7.5
36－80－2 80 20－7 7.5
36－90－2 90 20－8 11
36－100－2 100 20－8 11
9 200－300 48－30－2 100/80 800 ×1500 JSY－1700 48 30 20－3 2 4.0
48－40－2 40 20－4 5.5
48－50－2 50 20－5 5.5
48－60－2 60 20－6 7.5
48－70－2 70 20－7 7.5
48－80－2 80 20－8 11
48－90－2 90 20－10 11
48－100－2 100 20－10 11
10 300－400 55－30－2 100/80 800 ×1500 JSY－1700 55 30 32－20 2 4.0
55－40－2 40 32－30 5.5
55－50－2 50 32－40－2 7.5
55－60－2 60 32－40 7.5
55－70－2 70 32－50－2 11
55－80－2 80 32－60－2 11
55－90－2 90 32－60 11
55－100－2 100 32－70－2 15
序号 参考户数 设备型号 进、出水法兰 稳流罐型号 控制柜型号 流量 扬程 配套水泵参数
JSY-WF- 口径 DN ΦD× L (mm) m3/h （m） 型号CDL 台数 功率KW
11 400－500 65－30－2 125/100 800 ×1500 JSY－1700 65 30 32－30－2 2 5.5
65－40－2 40 32－30 5.5
65－50－2 50 32－40 7.5
65－60－2 60 32－50－2 11
65－70－2 70 32－60－2 11
65－80－2 80 32－60 11
65－90－2 90 32－70 15
65－100－2 100 32－80－2 15
12 500－600 80－30－2 125/100 1000 ×1700 JSY－1700 80 30 42－20－2 2 5.5
80－40－2 40 42－20 7.5
80－50－2 50 42－30－2 11
80－60－2 60 40－30 11
80－70－2 70 40－40－2 15
80－80－2 80 42－40 15
80－90－2 90 42－50－2 18.5
80－100－2 100 42－50 18.5
13 600－800 100－30－2 150/125 1000 ×1700 JSY－1700 100 30 65－20－2 2 7.5
100－40－2 40 65－20－1 11
100－50－2 50 65－30－2 15
100－60－2 60 65－30－1 15
100－70－2 70 65－30 18.5
100－80－2 80 65－40－2 18.5
100－90－2 90 65－40 22
100－100－2 100 65－50－2 30
14 800－1000 120－30－2 150/125 1000 ×2000 JSY－1700 120 30 65－20－2 2 7.5
120－40－2 40 65－20 11
120－50－2 50 65－30－2 15
120－60－2 60 65－30 18.5
120－70－2 70 65－40－2 18.5
120－80－2 80 65－40－1 22
120－90－2 90 65－50－2 30
120－100－2 100 65－50－1 30
15 1000－1500 150－30－3 150/125 1000 ×2000 JSY－1700 150 30 65－20－2 3 7.5
150－40－3 40 65－20－1 11
150－50－3 50 65－30－2 15
150－60－3 60 65－30－1 15
150－70－3 70 65－30 18.5
150－80－3 80 65－40－2 18.5
150－90－3 90 65－40 22
150－100－3 100 65－50－2 30
序号 参考户数 设备型号 进、出水法兰 稳流罐型号 控制柜型号 流量 扬程 配套水泵参数
JSY-WF- 口径 DN ΦD× L (mm) m3/h （m） 型号CDL 台数 功率
16 1500－2000 200－30－3 200/150 1000 ×2000 JSY－1700 200 30 65－20－1 3 11
200－40－3 40 65－20 11
200－50－3 50 65－30－1 15
200－60－3 60 65－30 18.5
200－70－3 70 65－40－1 22
200－80－3 80 65－40 22
200－90－3 90 65－50－2 30
200－100－3 100 65－50 30
17 2000－2500 250－30－3 200/150 1200 ×2000 JSY－1700 250 30 85－20－2 3 11
250－40－3 40 85－20 15
250－50－3 50 85－30－2 18.5
250－60－3 60 85－30 22
250－70－3 70 85－30 22
250－80－3 80 85－40－2 30
250－90－3 90 85－40 30
250－100－3 100 85－50－2 37
18 2500－3000 275－30－3 250/200 1200×2000 JSY－1700 275 30 85－20－2 3 11
275－40－3 40 85－20 15
275－50－3 50 85－30－2 18.5
275－60－3 60 85－30 22
275－70－3 70 85－40－2 30
275－80－3 80 85－40 30
275－90－3 90 85－50－2 37
275－100－3 100 85－50 37
